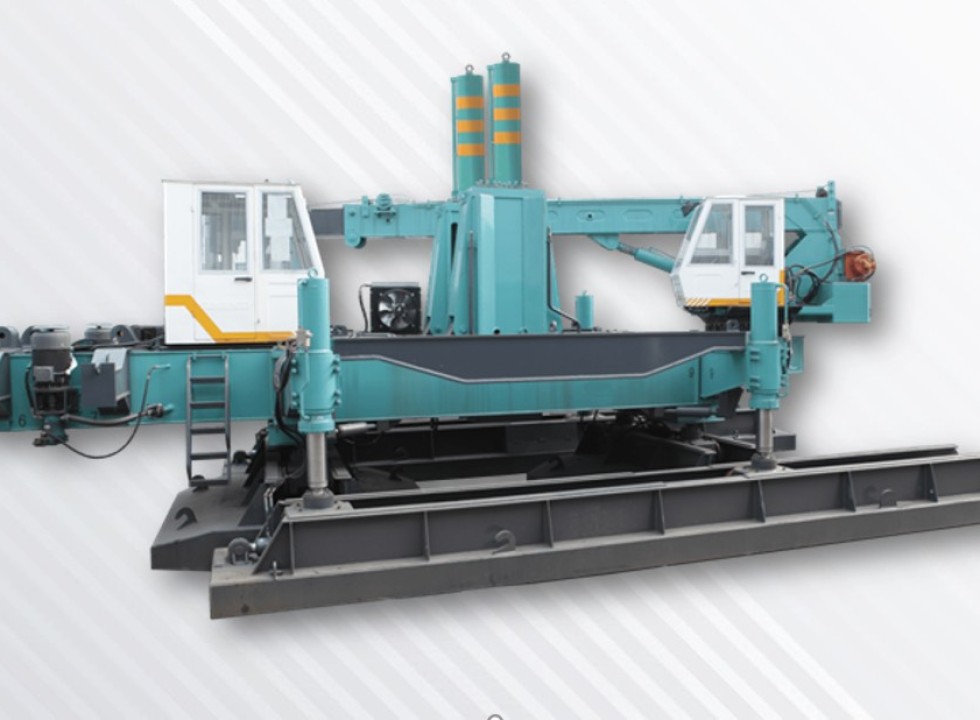

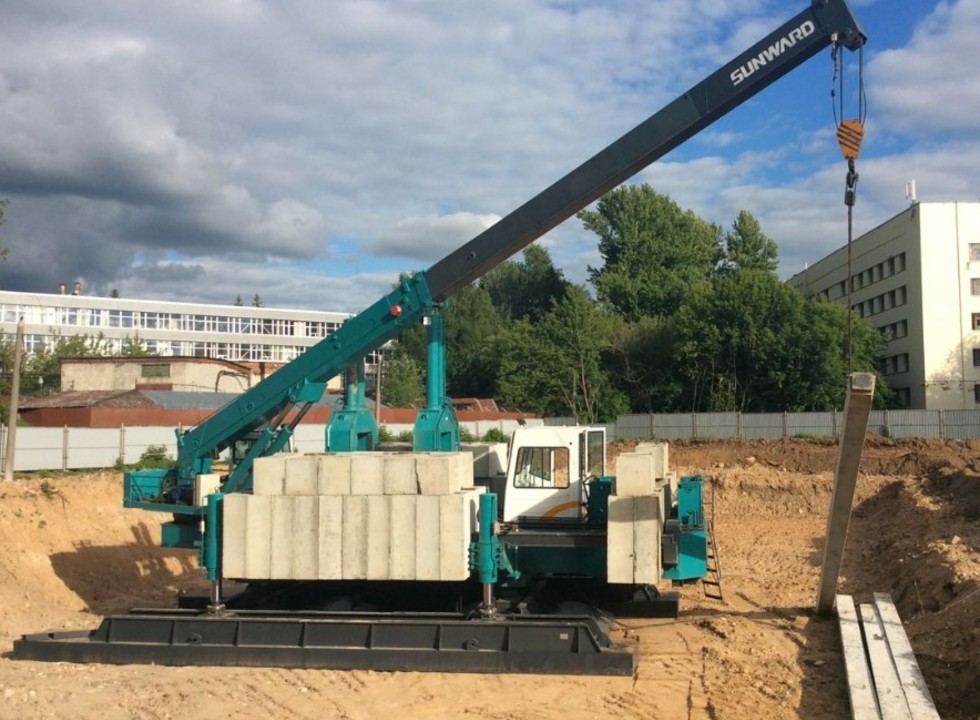

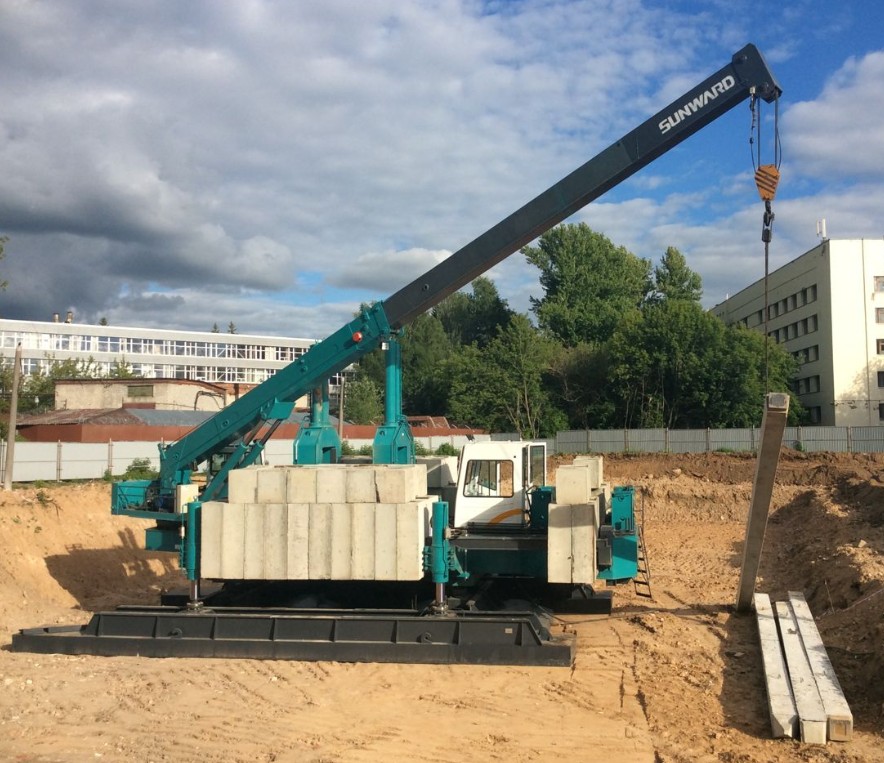

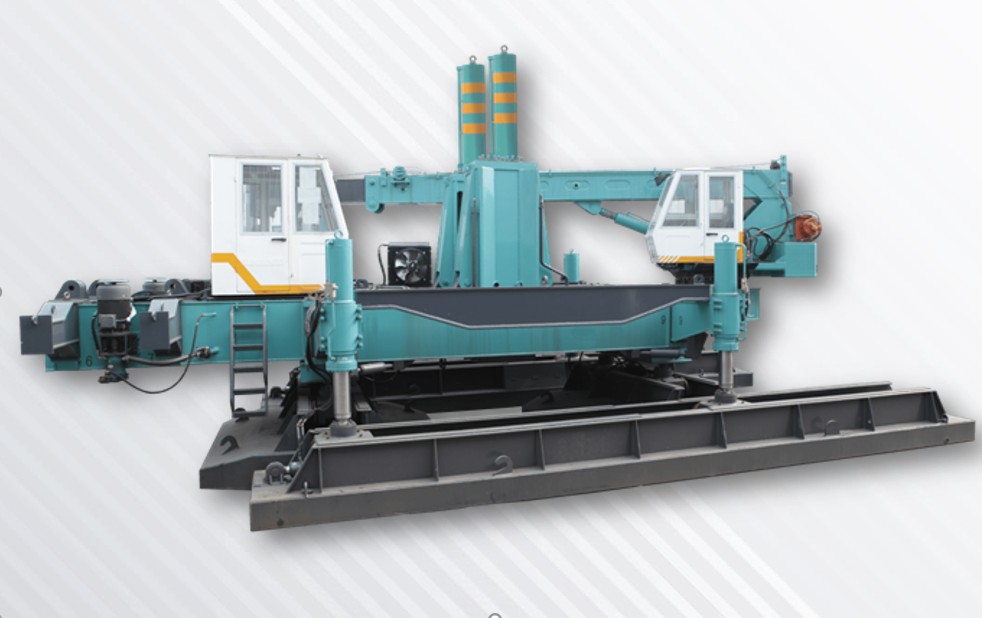

ZYJ 360B — гидравлический сваебойный копер производителя Sunward. Предназначен для погружения железобетонных свай и шпунтов в условиях плотной застройки, в исторических центрах городов, вблизи ветхих и аварийных сооружений, в оползневых зонах.
|
Основные технические параметры:
|
|
Габариты
|
Рабочая длина:
|
12000 мм
|
|
Рабочая ширина:
|
6550 мм
|
|
Транспортировочная высота:
|
3560 мм
|
|
Собственная масса машины:
|
144000 кг
|
|
Характеристики сваи
|
Длина сваи:
|
14 м
|
|
Длинная лодка:
|
122 кПа
|
|
Короткая лодка:
|
145 кПа
|
|
Макс. круглая свая:
|
600 мм
|
|
Макс. квадратная свая:
|
600 мм
|
|
Дистанция между откосными сваями:
|
1240 мм
|
|
Дистанция между угловыми сваями:
|
2430 мм
|
|
Рабочие параметры
|
Макс. сила прижима сваи:
|
360 Тс
|
|
Макс. сваебойная скорость:
|
10.1 м/мин
|
|
Сваебойный ход:
|
0.9 м
|
|
Зажимная коробка:
|
6025
|
|
Модель крана:
|
QY16D
|
|
Грузоподъёмность крана:
|
16 т
|
|
Смещение
|
Продольное:
|
3 м
|
|
Горизонтальное:
|
0.6 м
|
|
Угол поворота:
|
10°
|
|
Особенности и преимущества
|
Давильные гидроцилиндры
|
6 шт.
|
|
Возможность выбора зажимных механизмов для разных видов сваи
|
|
|
Новый гидравлический механизм перемещения
|
|
|
Пониженный центр тяжести с помощью противовеса с обеих сторон
|
|
|
Дополнительно:
|
|
Копер адаптирован под любые виды свай. Зажимная коробка с многоточечным обменом напряжения обеспечивает равномерное распределение силы зажима, что особенно важно при погружении высокотоннажных и тонкостенных опор. Шесть давильных гидроцилиндров позволяют выполнять работы с максимальной эффективностью. В конструкции реализованы инновационные технологии, благодаря которым снижается сопротивление, и свая легко проходит через грунт. За счёт быстрого синхронного возвращения давильного гидроцилиндра скорость погружения опор увеличивается почти в два раза. Для обеспечения безопасности в процессе эксплуатации в установке понижен центр тяжести.
|
