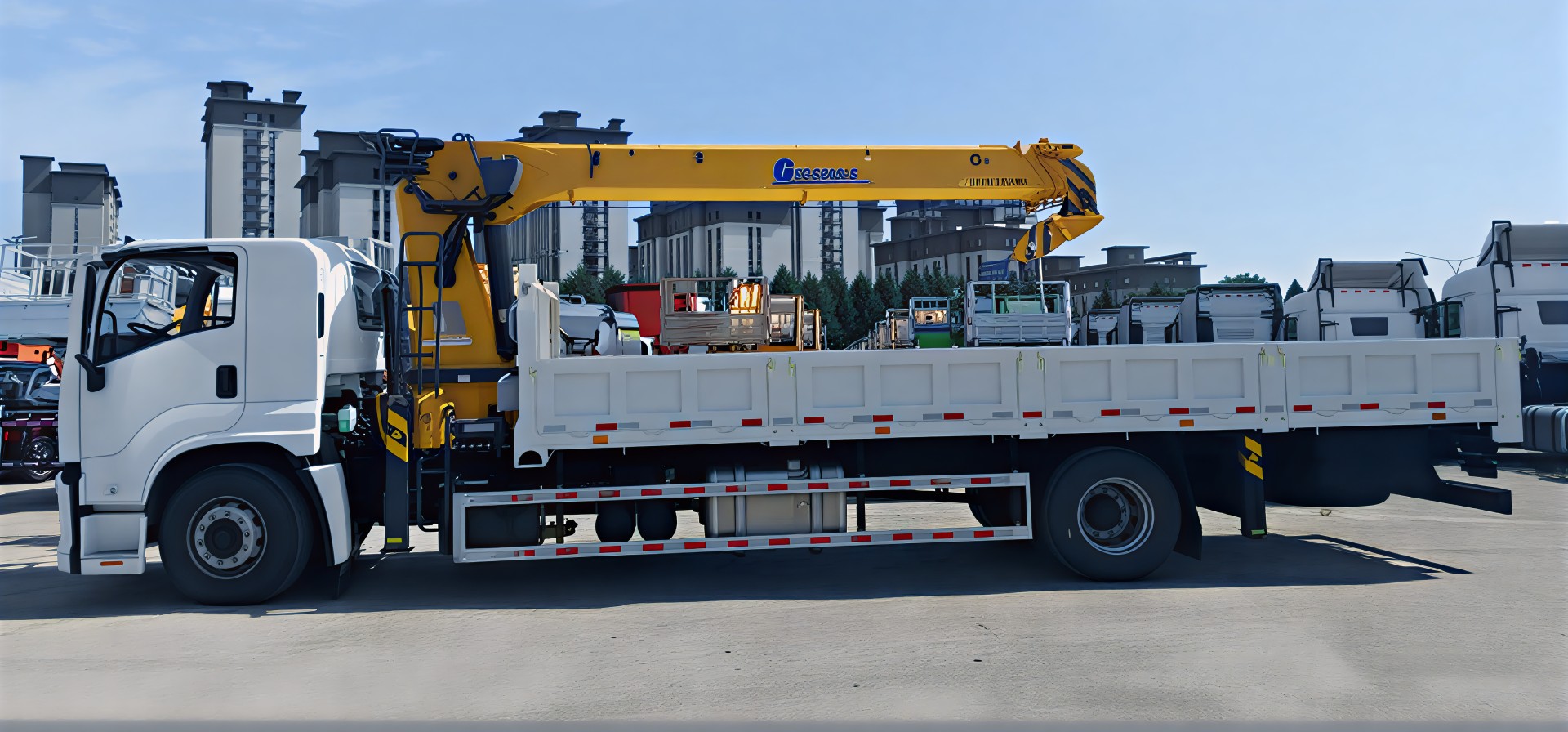

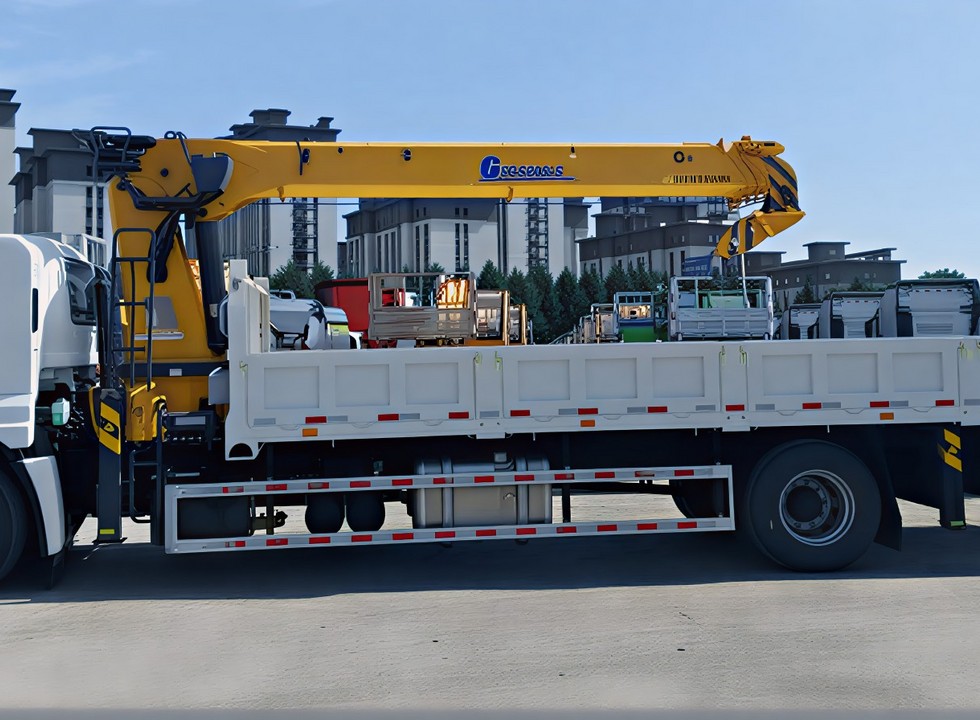

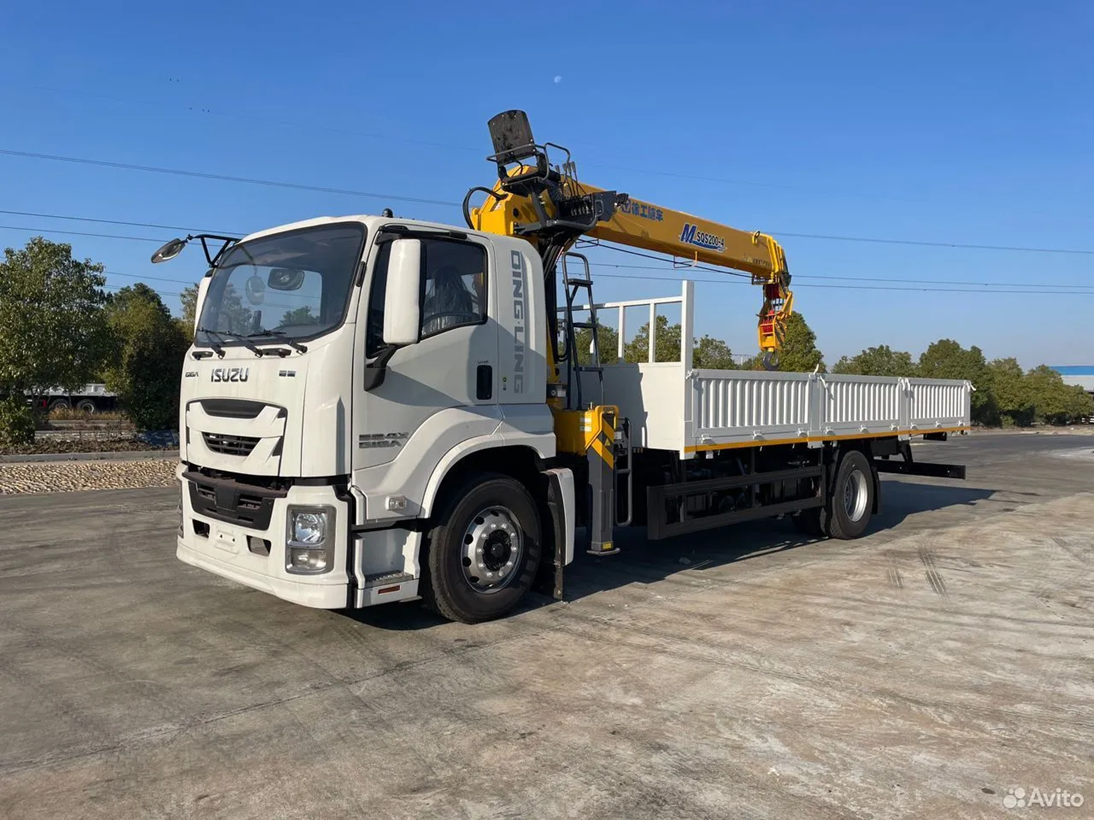

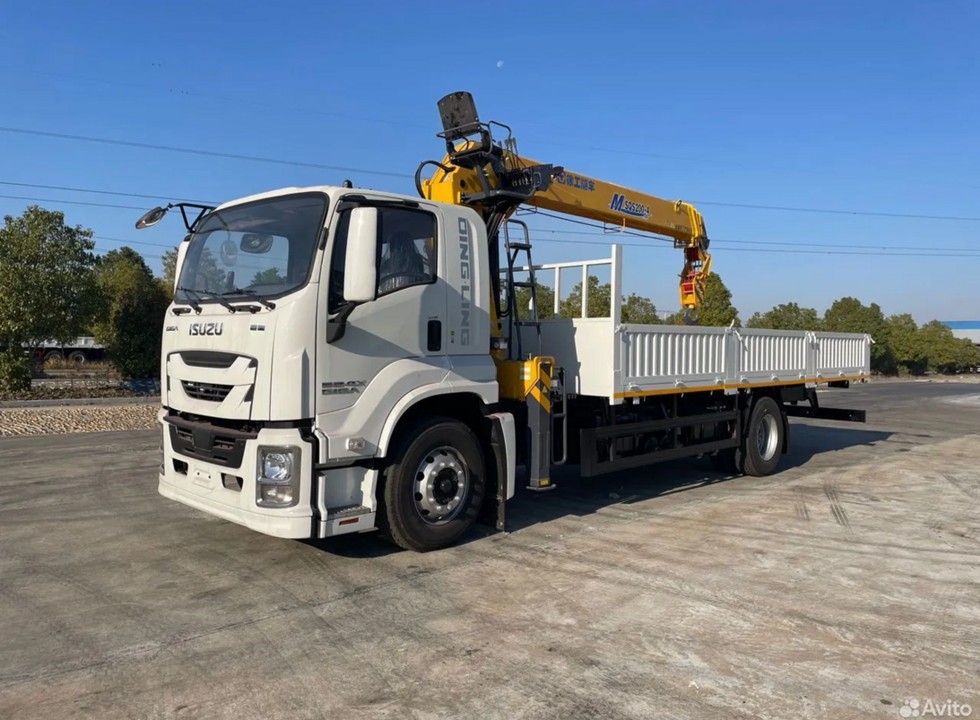

Бортовой грузовик с КМУ модели XCMG MSQS200-4 (крано-манипуляторная установка) на 8 тонн на шасси ISUZU GIGA 4×2. Предназначена для выполнения грузоподъёмных операций. Основная задача — перемещение грузов на различные расстояния с помощью стрелы манипулятора, которая может выдвигаться, поворачиваться и складываться.
Технические характеристики шасси:
|
Торговая марка продукта:
|
Бренд ISUZU
|
Модель двигателя:
|
ISUZU 4HK1
|
|
Размеры (Д×Ш×В) бортовой платформы:
|
7500×2500×600 мм
|
Общая масса/снаряжённая масса:
|
18000 кг/13300 кг
|
|
Габаритные размеры (Д×Ш×В):
|
10920×2550×3660 мм
|
Колёсная база:
|
6300 мм
|
|
Коробка передач:
|
ISUZU MLD
6-ступенчатая, механическая
|
Тормозная система:
|
Барабанного типа с АБС, пневматическая
|
|
Бортовая платформа:
|
Цельно-металлическая
|
Крановая установка:
|
XCMG MSQS200-4
|
|
Макс. грузоподъёмность:
|
8000 кг
|
Макс. грузовой момент:
|
20 ТМ
|
|
Гидравлический поток:
|
63+40
|
Номинальное рабочее давление:
|
24 МПа
|
|
Угол поворота:
|
360°
|
Вылет стрелы:
|
19,5 м
|
|
Макс. высота подъёма:
|
15.3 м
|
Количество секций:
|
6
|
|
Угол подъёма основной стрелы:
|
75°
|
Мощность/объём двигателя:
|
205 л.с.
5.2 л
|
|
Технические характеристики шин:
|
295/80R22.5 PR
|
Макс. грузоподъёмность крана:
|
8000 кг
|
|
Пост управления:
|
Верхний
|
Макс. транспортная скорость:
|
110 км/ч
|
Технические характеристики КМУ:
|
Макс. грузовой момент:
|
20 ТМ
|
|
Макс. рабочий радиус:
|
19.5 м
|
|
Макс. рабочая высота:
|
21 м
|
|
Масса:
|
3800 кг
|
|
Угол поворота:
|
360° непрерывно
|
|
Пост управления:
|
верхний
|
|
Скорость вращения колонны:
|
2.5 об/мин
|
|
Рекомендованные шасси:
|
10 т и более
|
|

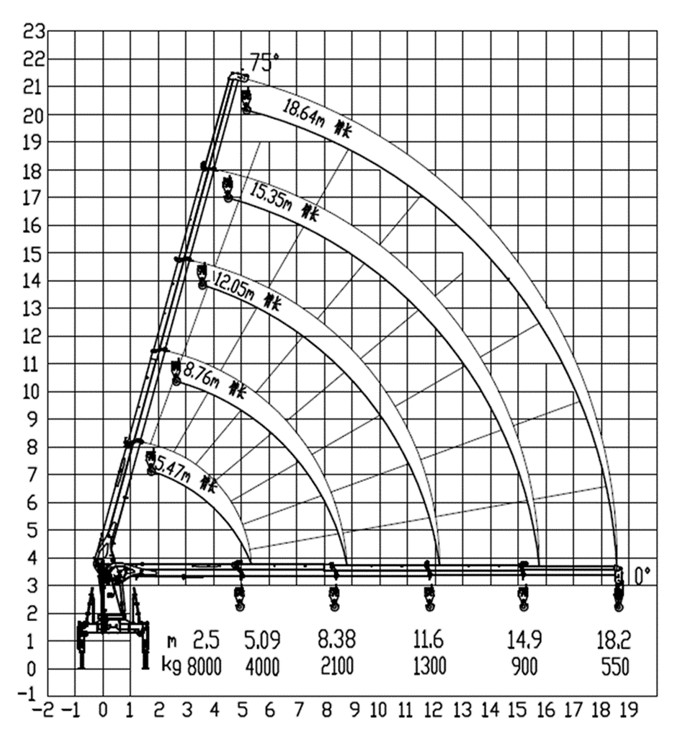

Номинальная грузоподъёмность
|
Секции стрелы:
|
2.0 м / макс 8000 кг
|
|
1 секция:
|
4.67 м / 3750 кг
|
|
2 секция:
|
7.75 м / 1900 кг
|
|
3 секция:
|
10.77 м / 1100 кг
|
|
4 секция:
|
13.68 м / 750 кг
|
|
5 секция:
|
16.59 м / 540 кг
|
|
6 секция:
|
19.5 м / 400 кг
|
|
Гидравлическая жидкость
|
Номинальный расход:
|
55 л/мин (1000 об/мин)
|
|
Номинальное давление:
|
200 Мпа
|
|
Объём масляного бака:
|
120 л
|
|
Стрела
|
Тип/секция:
|
U-образная / 6 секций
|
|
Угол наклона:
|
0°-75°
|
|
Трос
|
Размер:
|
10 мм×80 м
|
|
Аутригеры
|
Тип:
|
гидравлические
|
